熱伝導解析用実モデル例題¶
解析モデル¶
熱伝導解析では、実モデルとして使用済核燃料輸送容器を対象とする。 この実モデルについて、メッシュの粗さを変えた3種類の検証例題を設定する。 その一覧を表9.5.1に示す。 また、モデルの形状を図9.5.1～図9.5.4に示す。
表 9.5.1 熱伝導解析用実モデル検証例題
| ケース名 | 要素タイプ | 検証モデル | 節点数 | 自由度数 |
|---|---|---|---|---|
| EX21A | 361 | 使用済核燃料輸送容器 | 88,938 | 79,920 |
| EX21B | 361 | 309,941 | 289,800 | |
| EX21C | 361 | 1,205,765 | 1,159,200 |

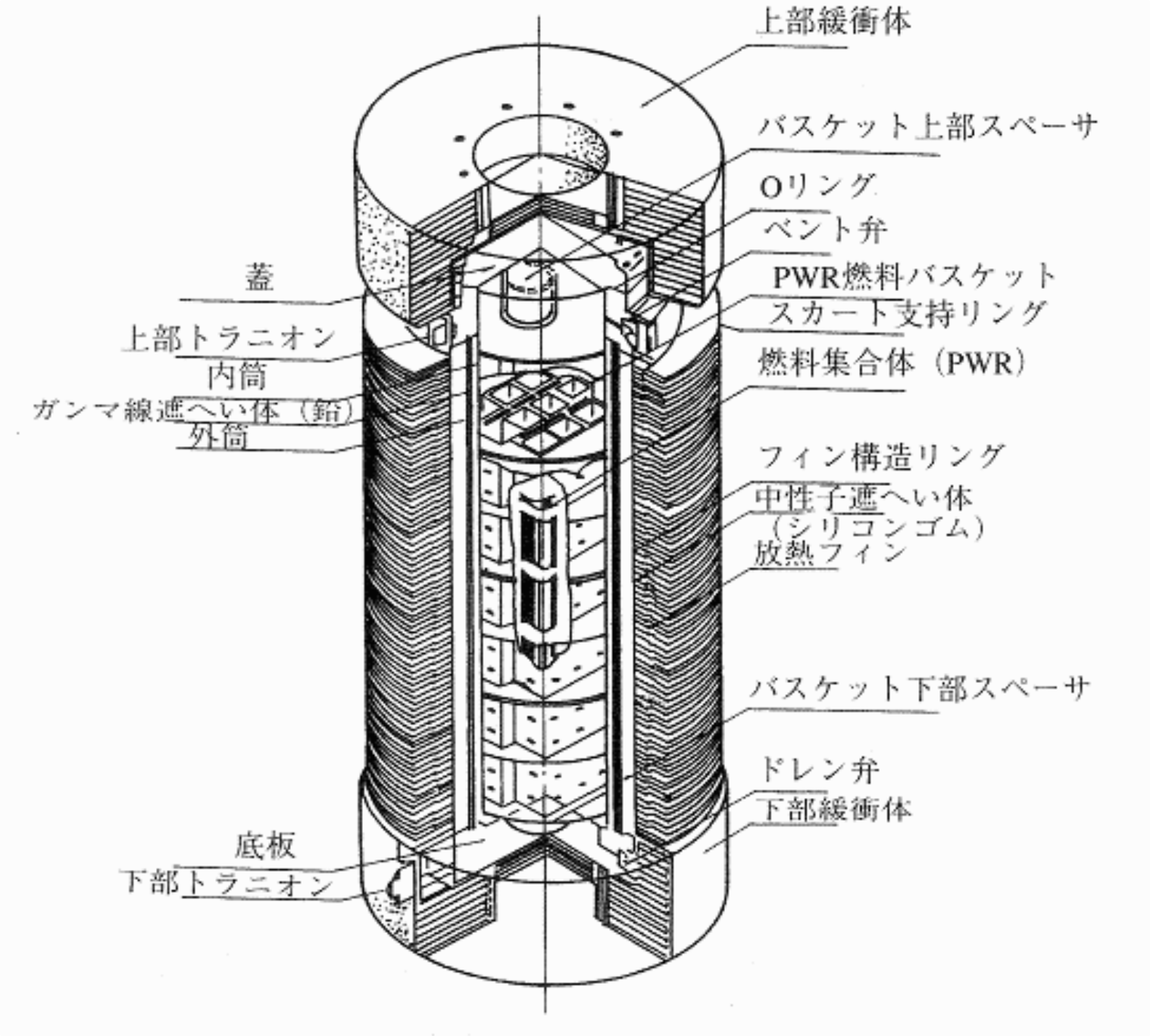

図 9.5.1 使用済核燃料輸送容器

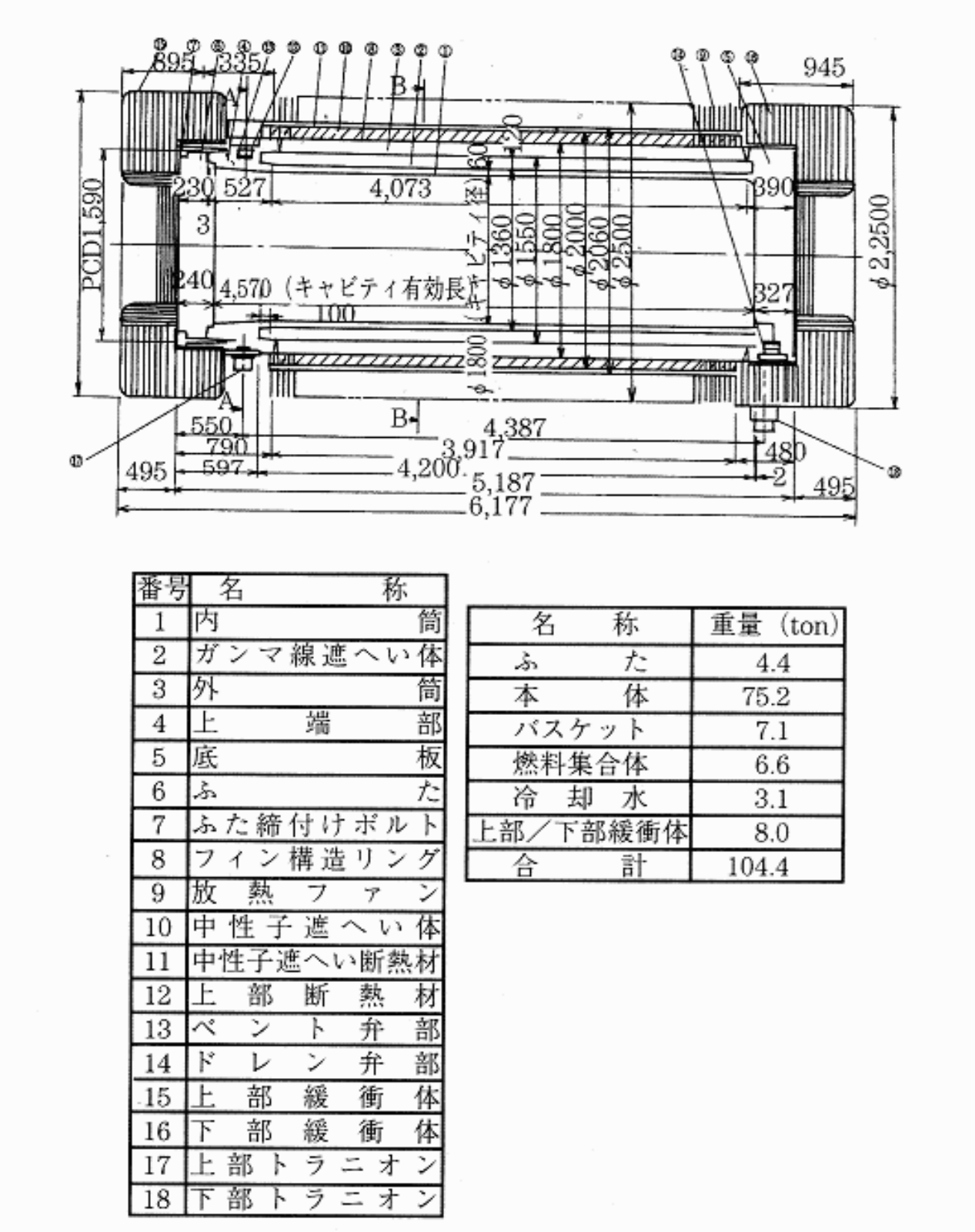

図 9.5.2 使用済核燃料輸送容器の寸法
図 9.5.3 モデル概念図

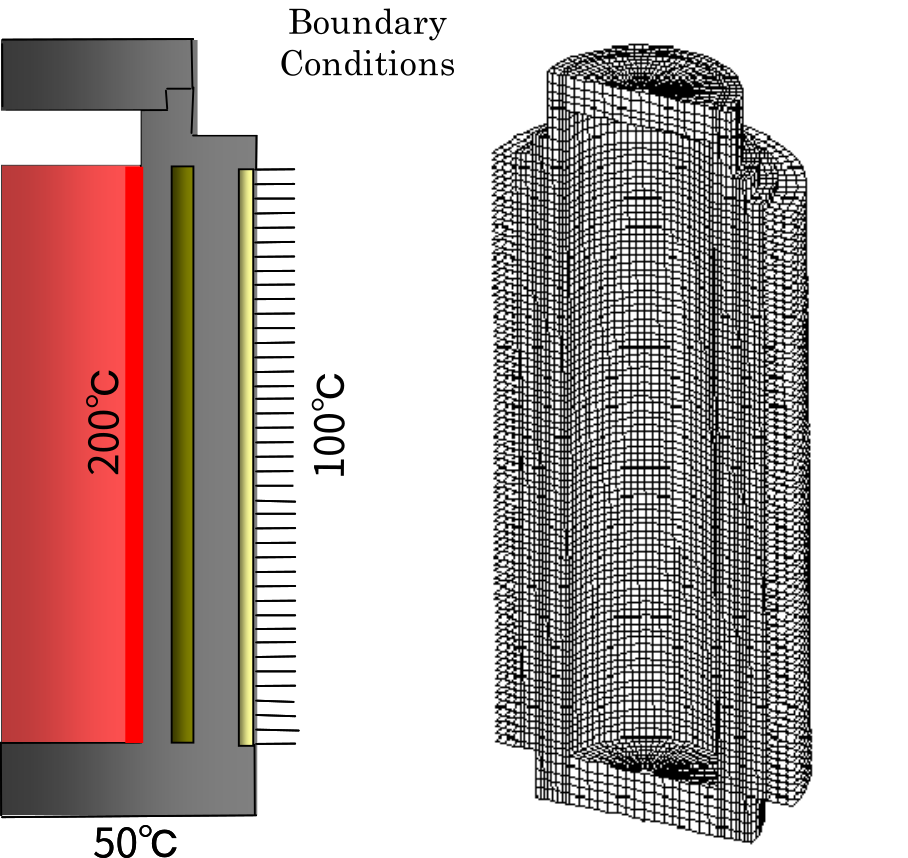

図 9.5.4 モデル境界条件とメッシュ分割図（EX21A）
解析結果¶
解析結果の例を図9.5.5～図9.5.7に示す。
図 9.5.5 温度分布図
図 9.5.6 分散モデル図
図 9.5.7 分散処理による速度向上度
