線形動的解析用実モデル例題¶
解析モデル¶
線形動解析では、実モデルとして図9.3.1に示す機械部品を対象とする。 この実モデルについて、荷重条件及び減衰係数の異なる4ケースに対して検証例題を設定する。 その一覧を表9.3.1に示す。
表 9.3.1 線形動的解析用実モデル検証例題
| ケース名 | 要素タイプ | 検証モデル | 荷重条件 | 減衰条件 | 節点数 | 自由度数 |
|---|---|---|---|---|---|---|
| EX31A | 342 | かみ合いモデル | ステップ荷重 \(F_0\) | なし | 15,214 | 45,642 |
| EX31B | 342 | ステップ荷重 \(F_0\) | あり | 15,214 | 45,642 | |
| EX31C | 342 | 方形波パルス \(F_1\) | なし | 15,214 | 45,642 | |
| EX31D | 342 | 方形波パルス \(F_1\) | あり | 15,214 | 45,642 |

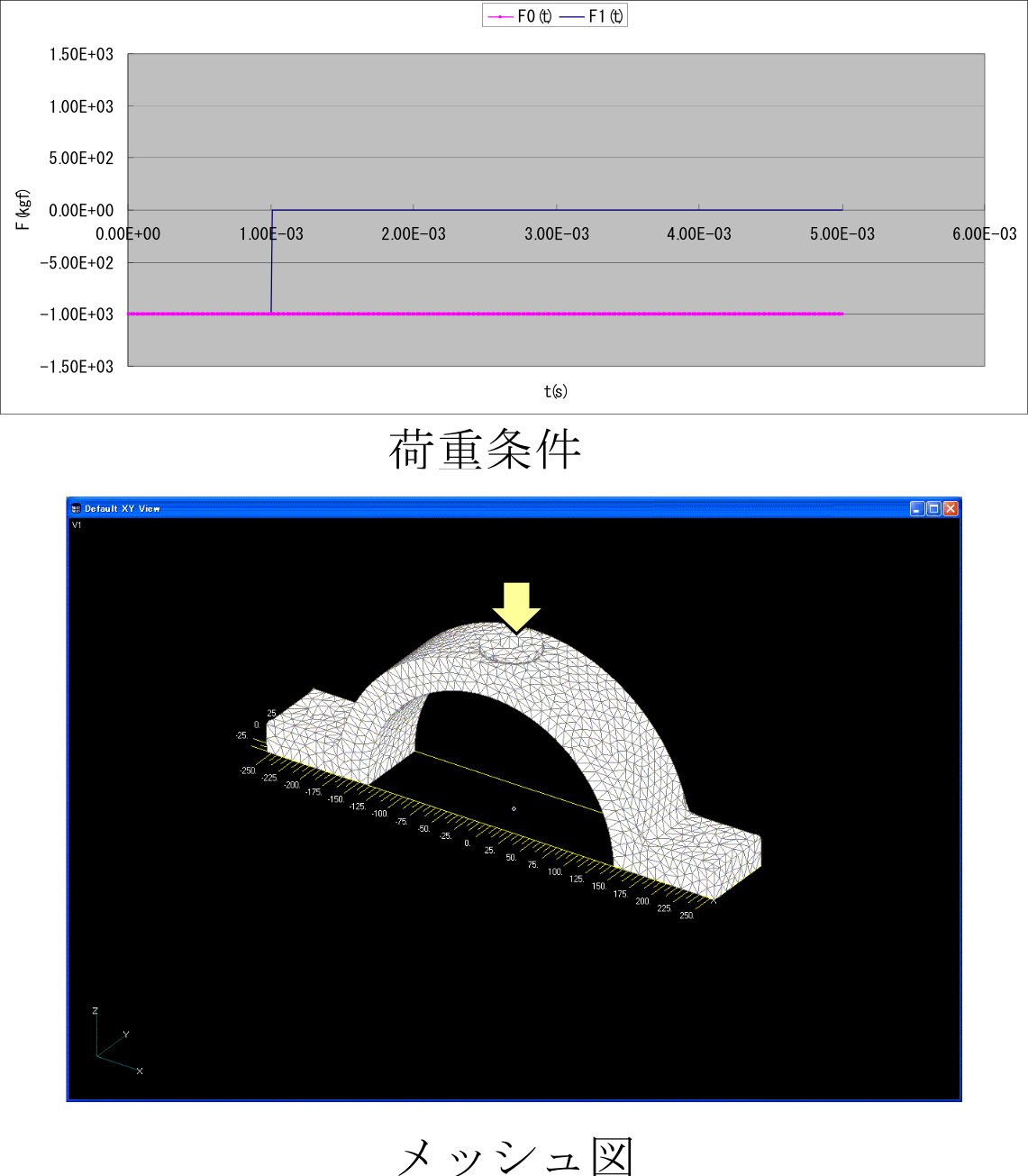

図 9.3.1 かみあいモデル
解析結果¶
解析結果の例を図9.3.2～図9.3.3に示す。

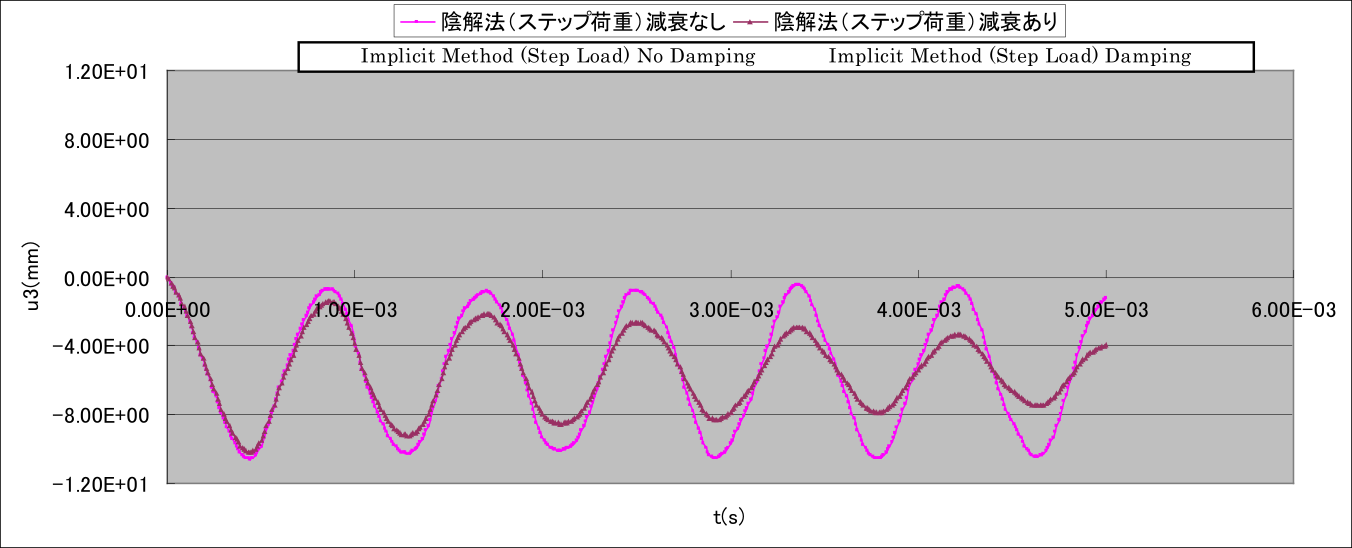

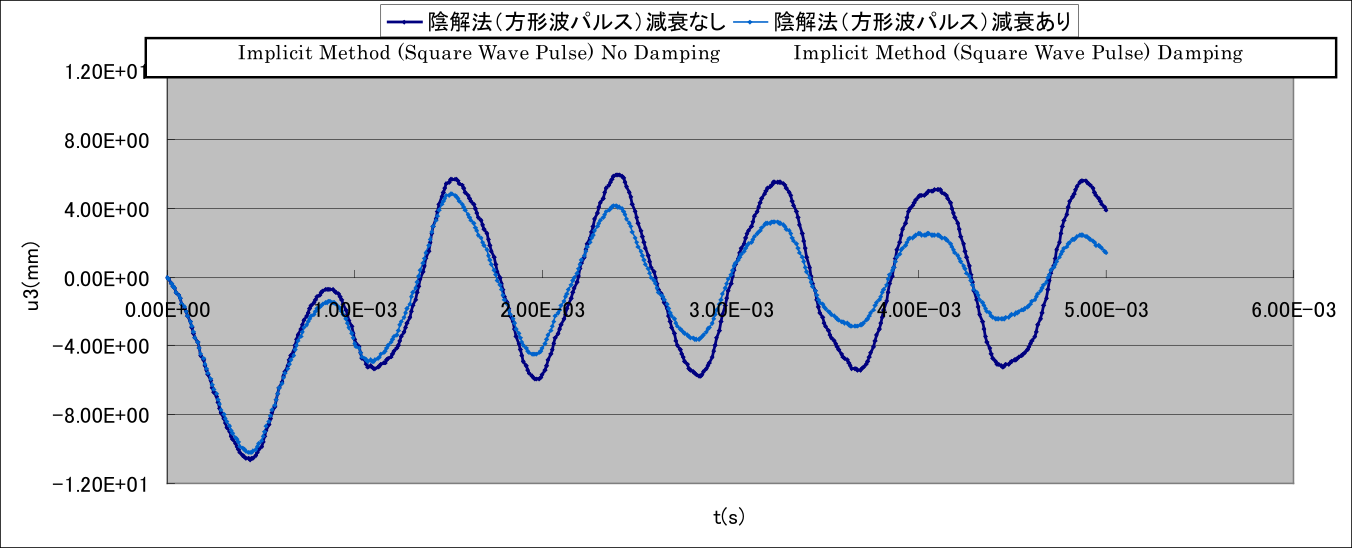

図 9.3.2 加振点変位 \(u_z\) の時刻歴
図 9.3.3 変形図及び相当応力分布（変形倍率5.0）：EX31C
